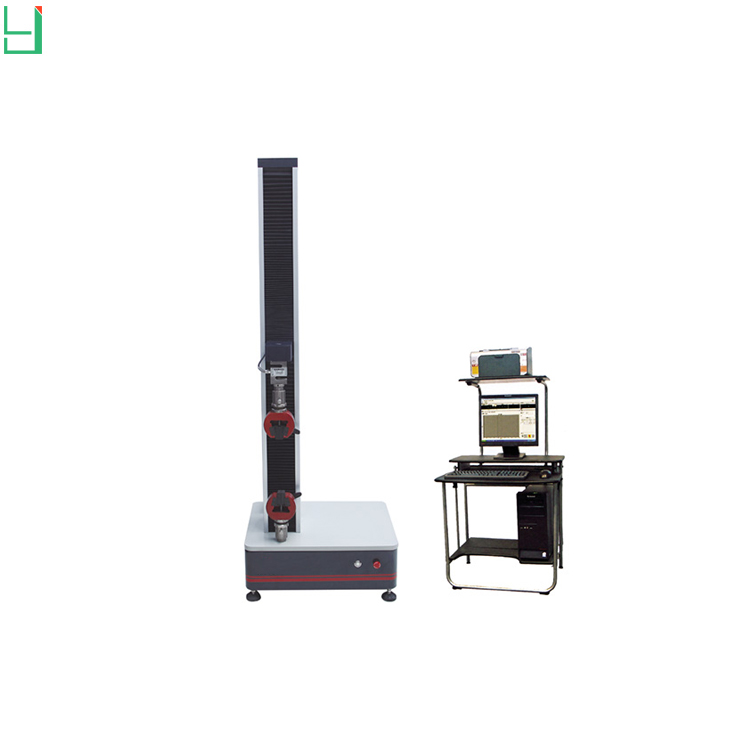

单柱式数显电子万能试验机LE-5A
仪器介绍：
LE-5A数显式电子万能试验机，主要用于测试各种材料的拉伸、压缩及塑料管件的环刚度。在拉伸试验中，检测材料的最大承载拉力、抗拉强度、伸长变形、延伸率等技术指标；在压缩试验中，检测材料的承载压力、抗拉强度、最大压缩变形等技术指标。以上检测参数在试验结束后，由主控制器根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，各检测参数在试验结束后既可打印，也可在控制器内保存以备查询显示。
结构及原理：
本机由机械、电气二大部分组成：
机械部分结构及工作原理：本机采用电动加载方式，底部是整机结构承载支架，内部包含有电机驱动器、加载电机、减速系统、动力传动机构等部件；上部是试样夹持及力值、变形测量机构，包含有加载传动机构、试样拉伸夹具、试样压缩夹具、测力传感器、位移传感器等主要部件。
电气部分：电气部分由显示测量控制部分组成。显示测量控制部分实现各种控制、显示、数据采集、处理等功能。主控制器可以根据不同是试验要求，选择拉伸、刚度、压缩试验模式，并设置各试验模式试样参数，调整好试样后，按试验键，系统即可自动启动试验，并根据相应的试验条件，自动判断停机处理，同时显示相应的试验结果。
主要技术参数：
|
NO |
项目 |
技术要求 |
|
1 |
最大试验力 |
5KN |
|
2 |
型号 |
LE-5A |
|
3 |
测力范围 |
2%-100% |
|
4 |
示值相对误差 |
±1% |
|
5 |
试验力示值重复性相对误差 |
≤1% |
|
6 |
试验力零点相对误差 |
±0.1%FS |
|
7 |
速度范围 |
0.1-500mm/min |
|
8 |
试验空间 |
800mm |
|
9 |
加载方式 |
电动 |
|
10 |
电源电压（必须有可靠的接地措施） |
～220V±10% 50Hz |
|
11 |
主机尺寸 |
500mm*410mm*1500mm |
|
12 |
重量 |
150KG |
主要配置：
|
NO |
项目名称 |
技术指标 |
数量 |
|
1 |
主机框架 |
单臂、单空间结构 |
1台 |
|
2 |
电机及驱动系统 |
步进电机 |
1套 |
|
3 |
减速系统 |
同步带 |
1套 |
|
4 |
滚珠丝杠副 |
高精度滚珠丝杠 |
2套 |
|
5 |
负荷传感器 |
5kN负荷传感器 |
1只 |
|
6 |
拉伸附具 |
0-8mm |
1套 |
|
7 |
控制系统 |
数显表 |
1套 |
售后服务：保修12个月。
