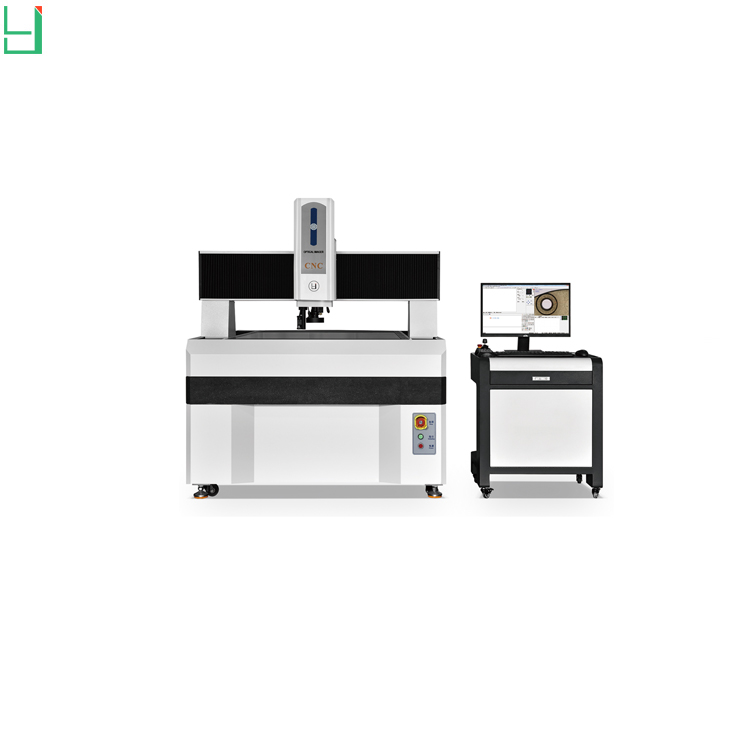

全自动影像测量仪CNC-1018



大型龙门
undefined

产吕介绍:

规格参数

CNC-1018

X/Y轴行程

1000MM*1800MM

Z轴行程

有效空间245mm,调焦行程200mm,工作距离95mm

金属台面尺寸

1200MM*2000M

玻璃台面尺寸

1100mm*1900MM

传动型式

传动型:X/Y/Z轴日本进口THK精密线性导轨和进口THK研磨级滚珠螺杆

测量伺服驱动系统

光学尺分辨率:X/Y/Z轴0.0005MM(0.5UM)

测量精度:≤2.5UM+L/200 重复精度:≤2.5UM+L/250

X/Y/Z三轴日本松下高性能伺服电机,双重闭环控制系统

影像系统

摄像机:日本彩色1/3″CCD 摄像机放大倍率30-230X

自动变倍镜头:NAV高清变倍镜头//连续放大倍率0.7-4.5X

(全自动变倍,软件自动调节,无需校正)

探针组系统

英国RENISHAW测头星形十字测头组

光源系统

表面光源与透射光源LED冷光源、寿命长、亮度可调

仪器外形尺寸(L*W*H)

1200MM*2000MM*1750MM

仪器重量(KG)

3200KG



仪器运行环境:



温度与湿度:

温度:20-25℃,最:22℃

相对湿度:50%-60%,最合适:55%

机房最大温度变化率:10℃??小时

北部地区气候干燥,建议使用加湿器

南方地区气候潮湿,建议使用去湿器



机房散热量计算:

保持机房内计算机系统操作于最合适温度、湿度空间,必须计算计算机房内总散热量,其中包括机房内机器散热量总和(灯光普通照明灯可忽略不计)

人员散热量:每人平均600BTY/小时

未来扩充的设备(略)

机房空间散热量:50BTY/平方英尺



空气含尘量:

机房应保持清洁,空气中大于0.5MLXPOV的杂质在每立方英尺不多于45000个,若空气灰尘过多,很容易造成资源读写错误及磁盘机中磁盘或读写磁头毁损。



机房颤动度:

机房内颤动度不得高于0.5T,机房内产生震动的机器避免放置在一起,因颤动将使机器内机械部分、接头、主机面板接触部分产生松动??而造成机器不正常。



电源:AC220V/AC110V



1:仪器选配件

仪器配件

1X镜筒(标配)

0.5镜筒(选配)



变倍镜头

0.7X-4.5X

0.7X-4.5X

附加镜头

视频倍率

物方视场(mm)

视频倍率

物方视场(mm)

0.5X(选)

16.5X-97.5X

16.2-2.6

8.3X-48.5X

32.4-5.2

189

标配

33X-195X

8.1-1.3

16.5X-97.5X

16.2-2.6

95

建议放置台:载重需要=350kg,尺寸(长×宽×高)1000×600×500(mm)



2:仪器配置表

機型

全自动小型机器CNC-1018(全自动)

CCD

高分辨率彩色CCD  800TVL(日本SONY索尼)

自动变倍鏡頭

全自动美国高清NAV专用影像镜头

自动测量軟體

全自动測量軟體(含視頻卡、光碟及加密鎖)

光柵尺

三轴高分辩率光栅尺寸0.0005MM

LED光源

冷光源长寿命可调8区程序LED光源

數據處理器

自主研发控制器

導軌

进口日本THK高精度P级导轨

丝杠

进口日本THK高精度研磨级滚珠丝杠

马达

本松下高性能伺服电机

大理石工作臺

00级济南青大理石

基座

00级济南青大理石

立柱

00级济南青大理石



3:连接电脑建议配置 (工业电脑主机)

名称

规格

CPU

INTELG2020/G2030

主板

技嘉工控板

内存

4GB DDR3 1600

硬盘

1000GB

光驱

DVD

网卡

PCI网卡

电源

长城 280

机箱

ATX工控机箱

显示器

戴尔 22寸

键盘鼠标

力胜光电套装/力拓光电套



售后服务:购买日起,保修18个月。
