您的位置:首 页> 产品展示> 手动影像测量仪(2.5次元)VMS-4030

产品分类二

  • 手动影像测量仪(2.5次元)VMS-4030

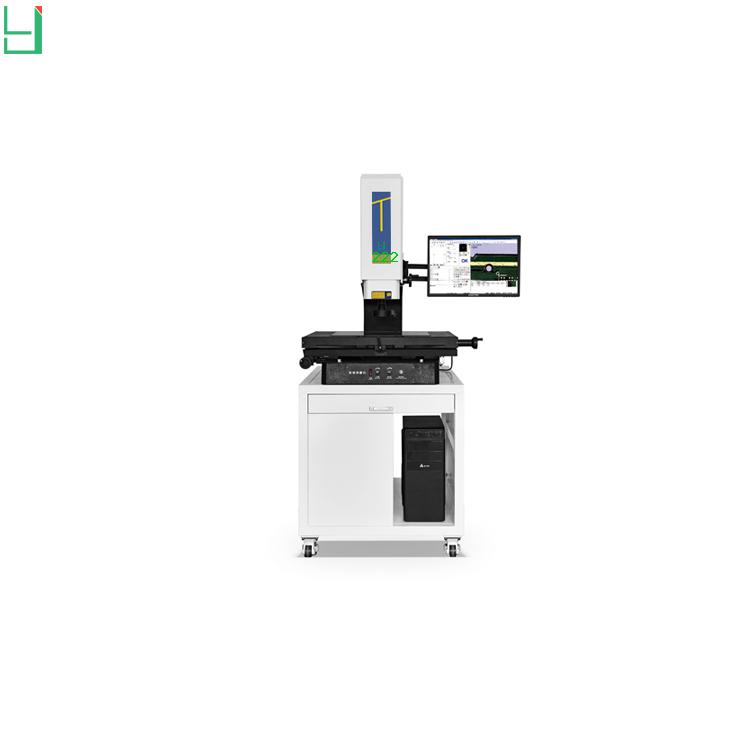

手动影像测量仪(2.5次元)VMS-4030

手动影像测量仪(2.5次元)VMS-4030

手动影像测量仪4030



VMS-4030新





产品介绍:

VMS*3020适用于以二次元测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。仪器具有多种数据处理、显示、输入、输出功能,将工件摆正,使测量更快速方便!简宜好学配有激光定位功能,将产品需要测量部分快速准确的定位!提高测量效率等功能非常实用;仪器备有RS-232接口,与电脑连接后,采用测量软件测绘图形进行处理及输出。



基本参数:

VMS-4030技术规格与参数

仪器型号

VMS4030

工作台



金属台面尺寸(mm)

650*500

玻璃台面尺寸(mm)

450*350

运动行程(mm)

400*300

仪器重量(kg)

200

外行尺寸长×宽×高(mm)

650*450*1100

Z轴升降行程180mm    工作距离:95mm    X、Y数据显解析度:0.5um

Z轴有效空间245mm     测量精度:≤3um+L/100    重复精度:≤1um



影像系统

摄像机:彩色1/3″CCD摄像机视频倍率:33-195X

变倍物镜倍率:0.7X-4.5X

物方现场:8.1-1.3mm(物方现场为对角线的长度)

表面光源与透射光源军用LED,亮度可调

坐标

Z轴均采用0.5um光栅尺

电源

180V(AC)-260V(AC) 50Hz

功率

50W(不包含电脑)



仪器选配件:

仪器配件

1X镜筒(标配)

0.5镜筒(选配)



变倍镜头

0.7X-4.5X

0.7X-4.5X

附加镜头

视频倍率

物方视场(mm)

视频倍率

物方视场(mm)

0.5X(选)

16.5X-97.5X

16.2-2.6

8.3X-48.5X

32.4-5.2

189

标配

33X-195X

8.1-1.3

16.5X-97.5X

16.2-2.6

95

建议放置台:载重需要=350kg,尺寸(长×宽×高)1000×600×500(mm)



仪器配件表:

机型

VMS-4030(新机型)

CCD

高分辨率彩色CCD1/3〞700TVL(日本索尼芯片)

镜头

台湾NAV高清晰镜头

软件

VMS測量軟體(含視頻卡、光碟及加密鎖)

光柵尺

高分辩率光栅尺寸0.0005MM

LED光源

冷光源长寿命可调光源

数据处理器

多功能数据集中型处理盒

导轨

台湾高精度V型导轨

铸件工作台

整体铸造,多次处理一体工作台

基座及机身

00级大理石



售后服务:购买日起,保修12个月。
