选型方案
序号 |
名称 |
型号和规格 |
数量 |
产地/制造商 |
1 |
三坐标测量机 |
Mini 544 |
1台 |
中国 |
2 |
主机 |
MINI 544自动测量机 |
1台 |
中国 |
3 |
控制系统 |
YM-C-01高速高精度控制系统 |
1套 |
中国 |
4 |
测头系统 |
CZ10T自动分度测头 |
1套 |
RENISHAW |
5 |
探测系统 |
CF20触发测头 |
1个 |
中国 |
6 |
测头组 |
M2 |
5支 |
中国 |
5 |
测量软件 |
YM Measure测量软件 |
1套 |
中国 |
6 |
校准器 |
万向球座及标准球Φ20 |
1套 |
中国 |
7 |
计算机系统 |
LENOVO 4G/1TB/DVD/GT730-2G/Windows10 PRO 64位中文版,21.5²液晶显示 |
1套 |
中国 |
8 |
打印机 |
喷墨打印机 |
1台 |
美国HP |

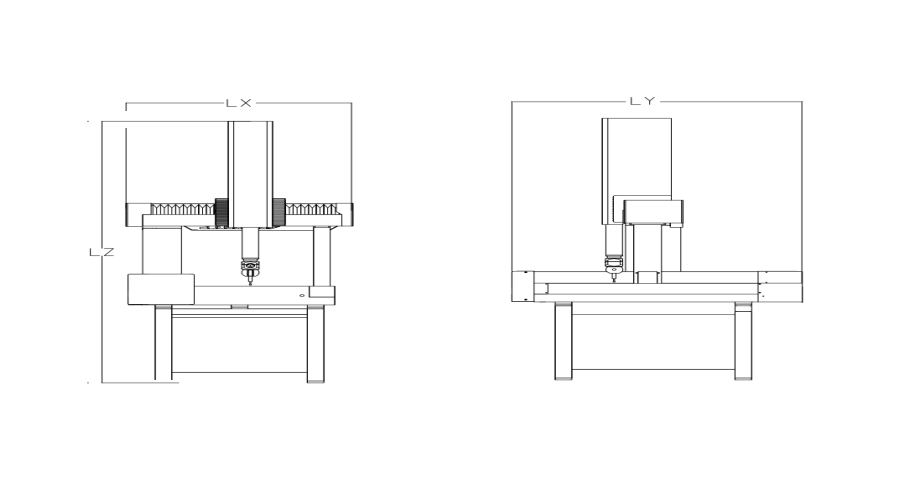

技术参数
|
||||||||
行程范围(mm) |
外形尺寸(mm) |
主机重量(Kg) |
被测工件最大重量(g) |
|||||
X |
Y |
Z |
Lx |
Ly |
Lz |
|||
500 |
400 |
400 |
900 |
800 |
1950 |
730 |
150 |
|
精度指标:根据JJF1064—2004标准执行(等同于ISO 10360-2000)坐标测量机的性能评定标准。 |
||||||||
最大允许示值误差MPEE (mm) |
最大允许探测误差MPEP (mm) |
|||||||
4.0+ L/250 |
4.0 |
|||||||
动态性能 |
||||||||
3D运动速度(mm/s) 3D |
3D运动加速度(mm/s2) 3D |
|||||||
425 |
1415 |
环境要求
测量机室温度要求: |
|
房间温度(温控间) |
10~30°C |
测量机室湿度要求: |
|
空气相对湿度 |
25-75% |
电源要求: |
|
电压 |
220 V ±10% |
频率 |
50/60 Hz |
电流 |
15 A |
用电设备要求接地可靠:接地电阻小于4欧姆 |
软件介绍
Ø 能够直接从CAD中提取几何特征的名义值。通过点击工件模型即可完成编程,简单便捷 |
Ø 无需打开对话框,只要在CAD特征上单击,即可快速创建自动特征 |
Ø 支持多种格式CAD文件。可以直接使用如UG,SAT,IGES或者STEP格式的通用CAD文件。. |
Ø 提供测头路径动画,利用动态的测量机模型,基于工件和夹具CAD自动编辑测量程序,及自动检查测头碰撞 |
Ø “一键式”自动创建手动/自动坐标系 |
Ø 3D智能编程功能 |
Ø 基于已测定的尺寸和特征,可执行程序中指定的任意部分尺寸,以快速实现某部分特征的复检或抽检 |
Ø 完全遵循国际GD&T评价标准,全面涵盖ISO及ASME Y14.5等标准 |
Ø 提供形位公差的评价,形状公差包括:直线度、平面度、圆度、圆柱度、轮廓度。相对基准几何要素位置公差的评价: 平行度、垂直度、倾斜度、对称度、位置度、同轴度、同心度、轴向圆跳动、径向圆跳动、轴向全跳动、径向全跳动,轮廓度. |

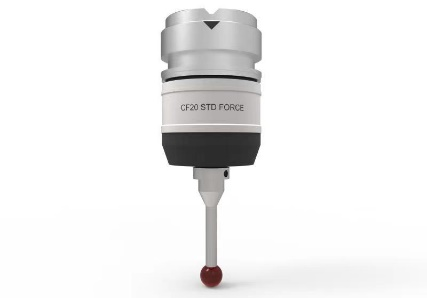

测头系统
测座:ZC10T自动分度测头座 |
|||
分度机构 |
绕A轴(水平轴) |
范围0°~105°最小步距7。5° |
|
绕B轴(铅垂轴) |
范围±180° 最小步距7.5° |
||
空间位置 |
720个 |
||
最大输出气短 |
0.45Nm |
||
允许最大加长杆长度 |
300mm |
||
重量 |
645g |
测头:接触式测头
特点:包括触发、扫描两种测头模块,可实现三维连续扫描式测量和点触发式测量,具有防碰撞保护装置。 |
||
项目 |
参数 |
|
感应方向 |
±X ±Y +Z |
|
测针接口 |
M2 |
|
重量 |
22g |
|
额定寿命 |
>106 times |
i测针组
序号No. |
规格Specification |
零件号Order No. |
数量Quantity |
1 |
1mm Dia.20 mm long ball stylus |
A-5003-0033 |
1 |
2 |
2mm Dia.20 mm long ball stylus |
A-5000-3603 |
1 |
3 |
3mm Dia. 20 mm long ball stylus |
A-5000-4160 |
1 |
4 |
10mm styli Extensions |
|
1 |
5 |
20mm Styli Extensions |
|
1 |
合计 |
5 |
售后服务:保修12个月。
